① Коротка відповідь
CHIRP — це безкоштовне кросплатформне програмне забезпечення з відкритим кодом, яке дозволяє менеджерам з телекомунікацій та корпоративним покупцям налаштовувати канали пам'яті, частотні зсуви та тони шумопоглинання для сотень аналогових і цифрових двосторонніх радіостанцій. Використовуючи архітектуру клонування CHIRP, досвідчений технічний спеціаліст може запрограмувати від 30 до 50 портативних трансиверів на годину на основі одного головного профілю, що скорочує час налаштування на понад 80% порівняно з ручним введенням даних за допомогою клавіатури, яке схильне до помилок (у середньому 8–10 хвилин на пристрій). Для корпоративних розгортань, що перевищують 50 одиниць, закупівля комерційних партій із готовим заводським попереднім програмуванням від QYT Electronics повністю усуває необхідність локального налаштування програмного забезпечення, проблеми з несумісністю драйверів та помилки при введенні каналів.
② Основні висновки
- Сумісність з обладнанням різних брендів:CHIRP підтримує широкий спектр моделей комерційних та аматорських трансиверів від таких виробників, як QYT, Baofeng, Kenwood та Icom, через стандартні інтерфейсні кабелі USB-to-serial.
-
Ефективність клонування головного профілю: Технічні спеціалісти створюють один перевірений файл головної конфігурації (
.img), перевіряють пропускну здатність каналу та субтони CTCSS/DCS, а потім завантажують його на ідентичні моделі парку пристроїв за 60–90 секунд на один пристрій. - Введення з клавіатури проти програмного забезпечення проти заводських налаштувань: Програмування за допомогою ручної клавіатури займає в середньому 8–10 хвилин на одну радіостанцію з високим рівнем людських помилок; CHIRP займає в середньому 1–2 хвилини на радіостанцію; заводське попереднє програмування QYT забезпечує розгортання за 0 хвилин безпосередньо з транспортної упаковки.
- Відповідність нормативним вимогам та рознесення каналів: Передача на бізнес-частотах вимагає отримання дозволеної національної ліцензії (наприклад, FCC Part 90 у США або CE RED у Європі); комерційні канали повинні відповідати обов'язковим маскам вузькосмугового випромінювання 12,5 кГц.
- Заводське попереднє програмування «під ключ» від QYT: QYT Electronics налаштовує надані клієнтом таблиці частот, дискретні субтональні коди конфіденційності та брендування OEM безпосередньо на заводі, що покривається 1-річною гарантією на пристрій, 6-місячною гарантією на аксесуари та довічною віддаленою інженерною підтримкою.
③ Основний технічний посібник (намір пошуку Google PAA)
Що таке CHIRP і які радіостанції він підтримує?
Висновок: CHIRP — це сторонній інструмент для програмування радіостанцій з відкритим кодом, що підтримується спільнотою, який замінює пропрієтарне програмне забезпечення виробника для окремих моделей на єдиний графічний інтерфейс для Windows, macOS та Linux. Хоча заводське масове виробництво QYT використовує спеціалізовані промислові автоматизовані пристрої для прошивки та надає офіційне пропрієтарне програмне забезпечення для програмування клієнтом (CPS) на своєму вебсайті, CHIRP залишається найпопулярнішою багатобрендовою польовою утилітою для менеджерів автопарків.
Технічні докази та сумісність: CHIRP, що підтримується за ліцензіями з відкритим кодом, взаємодіє з мікроконтролерами радіостанцій через протоколи послідовного інтерфейсу зв'язку (SCI) поверх мікросхем універсального асинхронного приймача-передавача (UART). Програмне забезпечення підтримує понад 100 радіоплатформ, що охоплюють спектри VHF (136–174 МГц) та UHF (400–512 МГц), включаючи:
- Мобільні та портативні платформи QYT: Власна підтримка популярних трансиверів QYT, включаючиQYT KT-8900, KT-8900D, KT-8900R, KT-7900D та KT-8R серії, а також аналогові комерційні портативні радіостанції, сумісні з K-роз'ємом.
- Застарілі комерційні архітектури: Сумісність зі стандартними аналоговими трансиверами Kenwood (серії TK), Baofeng, Wouxun, а також окремими моделями Icom та Yaesu.
- CPS від виробника проти CHIRP з відкритим кодом: Для поглибленого налаштування окремих моделей QYT надає офіційні пакети CPS на своєму офіційному центрі завантажень. Однак для телекомунікаційних менеджерів, які обслуговують змішані парки пристроїв різних брендів, CHIRP дозволяє копіювати, вставляти та керувати таблицями каналів для апаратних платформ різних виробників в одному вікні електронної таблиці.

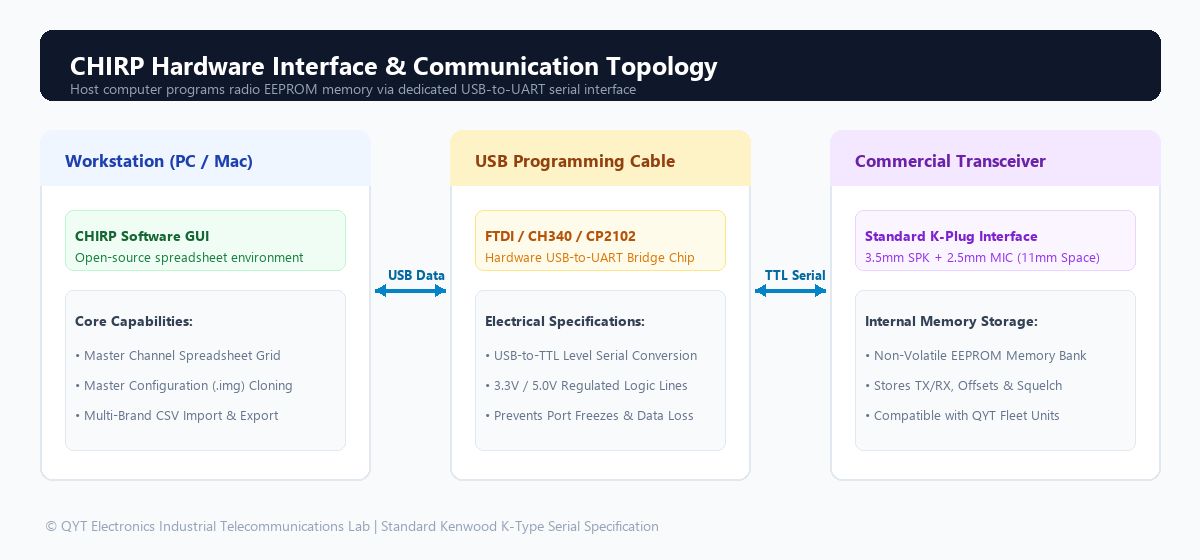

Діаграма: Робоча станція зв'язується з EEPROM мікроконтролера радіостанції через промисловий кабель-перехідник USB-to-UART (FTDI/CH340/CP2102), використовуючи стандартний 2-контактний роз'єм для аксесуарів Kenwood.
При оцінці обладнання для великих організацій, вивчення Каталогу професійних двосторонніх радіостанцій QYT дозволяє директорам із закупівель знаходити комерційні радіостанції, оснащені стандартними 2-контактними інтерфейсами програмування та заводською підтримкою програмування.
Як мені пакетно запрограмувати 50 рацій за допомогою CHIRP?
Висновок: Пакетне програмування парку радіостанцій за допомогою CHIRP вимагає створення єдиного перевіреного майстер-образу з подальшими циклами послідовного завантаження за допомогою команди Clone.
Покроковий посібник із виконання в польових умовах:
- Підключення обладнання та драйверів: Підключіть спеціальний USB-кабель для програмування з автентичним мостом UART FTDI або CH340 до вашої робочої станції. Щільно вставте 2-контактний штекер K-типу в порт мікрофона/навушника «Майстер-радіостанції».
-
Завантажити початковий образ пам'яті:
- Увімкніть трансивер і встановіть гучність на 50%.
- У CHIRP перейдіть до Radio -> Download From Radio.
- Виберіть відповідний COM-порт, Виробника (наприклад, QYT) та конкретну Модель.
-
Натисніть OK, щоб завантажити заводську структуру пам'яті в CHIRP. Збережіть цей вихідний файл як
Factory_Default_Backup.img.
-
Налаштування параметрів каналів парку радіостанцій:
- Заповніть таблицю каналів вашими ліцензованими частотами передачі (TX) та прийому (RX).
-
Установіть Дуплекс (none для прямого симплексного зв'язку,
+або-для пар ретрансляторів). - Вкажіть частоту зміщення (зазвичай 5,0 МГц для комерційних ретрансляторів UHF, 0,6 МГц для стандартних ретрансляторів VHF).
-
Визначте режим як
NFM(вузькосмугова FM, смуга пропускання 12,5 кГц) для дотримання нормативних вимог щодо звуження смуги частот. -
Призначте окремі буквено-цифрові мітки каналів (наприклад,
GATE-1,SECURITY,LOGISTICS,EMERGENCY).
-
Налаштуйте тони шумопоглинання (CTCSS/DCS): Встановіть Режим тону на
TSQL(тональний шумоподавлювач) і призначте відповідні субтональні частоти для фільтрації трафіку на спільному каналі. -
Зберегти головний шаблон парку радіостанцій: Збережіть свою фінальну конфігурацію як
Fleet_Master_2026_RevA.img. - Виконати послідовне пакетне завантаження:
- Від'єднайте головну радіостанцію; підключіть пристрій №2 і увімкніть його.
- Перейдіть до Радіо -> Завантажити на радіо.
- Переконайтеся, що індикатор прогресу завантаження завершився (зазвичай від 15 до 30 секунд).
- Вимкніть пристрій №2, наклейте етикетку перевірки та підключіть пристрій №3. Повторіть цей робочий процес для всіх 50 пристроїв.

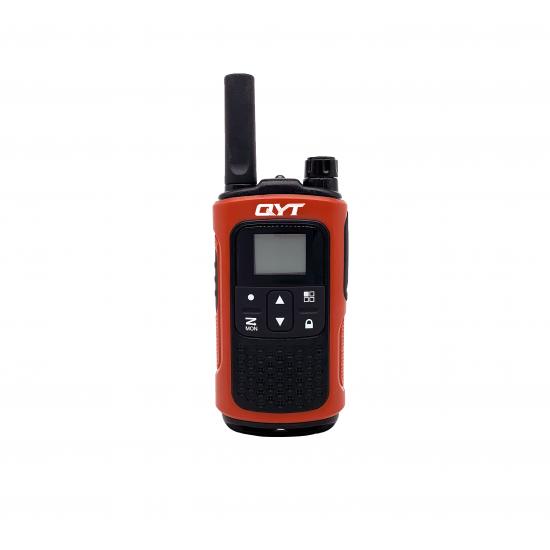

Інформація про продукт: Комерційна серія портативних радіостанцій QYT AH-P4 оснащена стандартними 2-контактними роз'ємами для аксесуарів, що підтримують як робочі процеси з відкритим кодом CHIRP, так і спеціалізоване заводське автоматизоване програмування частот.

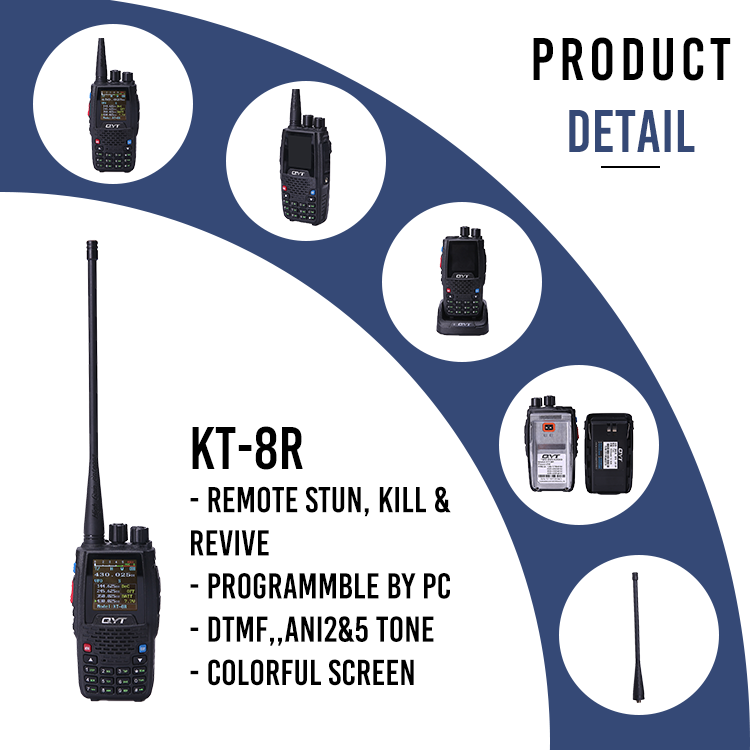

Демонстрація продукту: QYT KT-8R — це флагманська багатодіапазонна портативна радіостанція власної розробки, що має кольоровий РК-дисплей, архітектуру приймача з чотирма режимами очікування та стандартний 2-контактний інтерфейс Kenwood K-plug. Завдяки підтримці платформи з відкритим кодом CHIRP, KT-8R демонструє високу інженерну майстерність QYT у гнучкому налаштуванні в польових умовах та заводському автоматизованому попередньому програмуванні.
У чому різниця між заводським попереднім програмуванням та CHIRP?
Висновок: Хоча CHIRP є чудовим інструментом для польового обслуговування невеликими командами та коригування частот після розгортання, заводське попереднє програмування QYT виконується на промислових автоматизованих стендах під час збирання, що забезпечує нульові витрати на оплату праці, нульовий рівень дефектів та миттєве оперативне розгортання для оптових закупівель.
Порівняння експлуатації та аналіз закупівель:
- Промислові стенди для прошивки проти послідовних кабелів для ПК: Масове виробництво QYT не використовує CHIRP або стандартне програмне забезпечення для настільних ПК. Натомість на виробничих лініях використовуються автоматизовані пристрої для прошивки кількох пристроїв одночасно (стенди), які програмують мікропрограму та таблиці каналів пам'яті на виробничих панелях за лічені секунди, підключені безпосередньо до аналізаторів цифрового зв'язку для перевірки радіочастот у реальному часі.
- Витрати на оплату праці та час розгортання: Самостійне програмування 100 радіостанцій за допомогою CHIRP або настільного CPS вимагає послідовного підключення, читання, запису та тестування кожного пристрою. Навіть при витраті 1,5 хвилини на пристрій це займає понад 2,5 години технічної роботи, не враховуючи усунення помилок драйверів або несправностей кабелів. Заводське попереднє програмування дозволяє використовувати пристрої одразу після розпакування.
-
Ризики варіативності мікропрограм та MCU: Комерційні радіостанції часто проходять через внутрішні зміни плати мікроконтролера (MCU) під час регулярних виробничих циклів. Стороннє програмне забезпечення з відкритим кодом, як-от CHIRP, може не розпізнати нову версію MCU, видаючи
"Радіо відмовилося надіслати блок"або помилки, що призводять до виходу пристрою з ладу. Заводські інженери QYT використовують інструменти прямої прошивки, адаптовані точно до апаратної версії виробничої партії. - Усунення помилок: Ручне введення даних у кілька електронних таблиць створює ризик інверсії зміщень TX/RX або невідповідності тонів декодування CTCSS. Заводські автоматизовані тестові стенди перевіряють вихідну потужність, стабільність частоти та чутливість шумоподавлювача на всіх запрограмованих каналах одночасно за допомогою аналізатора радіозв'язку.
Як встановити коди конфіденційності CTCSS/DCS для парку радіостанцій?
Висновок: CTCSS та DCS — це протоколи субтональної фільтрації, які запобігають відкриттю шумоподавлювача радіостанцій через небажані розмови на спільному каналі; вони розділяють відомчі групи розмов, але не шифрують голосові передачі.
Інженерні принципи:
-
CTCSS (система шумоподавлювача з безперервним тоновим кодуванням): Передає аналогову субтональну синусоїду (в діапазоні від 67,0 Гц до 254,1 Гц) разом із голосовим аудіосигналом. Радіоприймач, налаштований на
TSQL, триматиме динамік вимкненим, доки не виявить відповідну частоту тону. -
DCS (цифрове кодоване шумозаглушення): Передає безперервні низькошвидкісні цифрові підтональні дані з частотною маніпуляцією (зазвичай стандартні 83 або 104 вісімкові коди Golay, такі як
D023N). DCS забезпечує чіткіше спрацьовування шумопоглинача та стійкість до помилкових спрацьовувань від комерційного електричного обладнання.

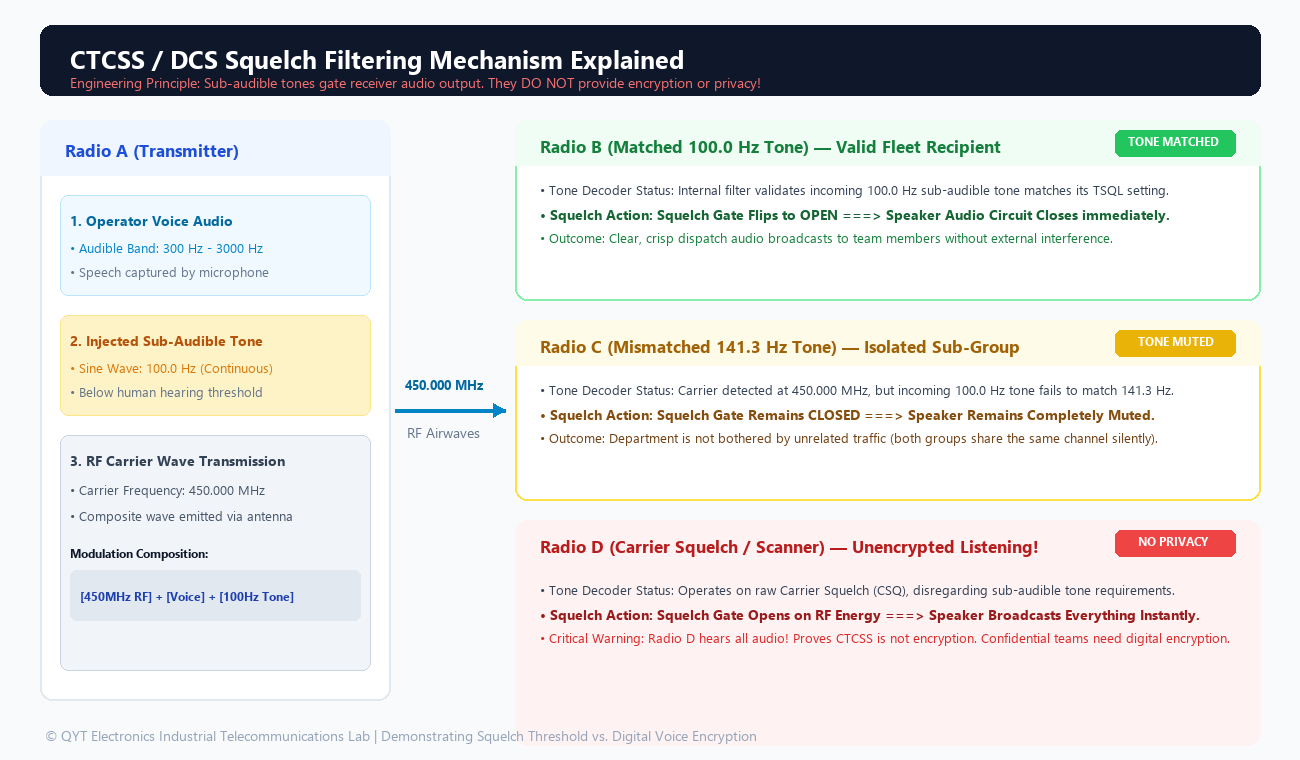

Схема механізму: підтональні сигнали CTCSS/DCS служать виключно як ворота шумопоглинача приймача для усунення завад на спільному каналі. Радіостанції, що працюють на несучому шумопоглиначі (як-от Radio D), чують увесь голосовий аудіосигнал, що доводить, що тональний шумопоглинач не забезпечує шифрування голосу.
Важливе повідомлення щодо безпеки: Як показано вище, будь-яка стандартна радіостанція без тонального шумопоглинача (режим несучого шумопоглинача) або зі сканером частот може чути всі передачі. Для операцій, що потребують конфіденційного голосового зв'язку, командам із закупівель слід звернутися до QYT Custom OEM Engineering Services для вивчення варіантів апаратного цифрового шифрування.
Який план каналів слід використовувати для команди безпеки та операцій зі 100 осіб?
Висновок: Підприємство зі 100 співробітниками повинно створити структуровану матрицю з 8–16 каналів, що розділяє адміністративний, оперативний, логістичний та аварійний трафік.
Стандартна матриця розподілу для 16-канального підприємства:
④ Порівняння даних: Оцінка методу програмування та контрольний список підприємства
Оцінка варіантів програмування парку пристроїв виявляє суттєві відмінності у пропускній здатності, витратах праці та операційних ризиках:
Контрольний список попереднього програмування для корпоративних B2B-покупців
Перш ніж остаточно оформити замовлення на купівлю парку обладнання в QYT, заповніть цей технічний контрольний список перед початком роботи:
- 1. Перевірка ліцензії на спектр:Чи отримали ви офіційний дозвіл регуляторних органів на використання ваших робочих частот (наприклад, ліцензію FCC Part 90, комерційний розподіл UHF згідно з CE RED)?
- 2. Створення таблиці частот каналів:Сформулюйте ваші точні частоти передачі (TX) та прийому (RX) у електронній таблиці Excel або CSV. Для симплексних операцій переконайтеся, що частоти TX та RX ідентичні.
- 3. Специфікація зміщення ретранслятора та тонів:Якщо ви використовуєте ретранслятори, чітко вкажіть точні зміщення частоти передачі (+/- МГц) та вхідні/вихідні субтональні сигнали (CTCSS/DCS).
- 4. Визначення ширини смуги пропускання:Підтвердьте, чи повинні канали бути налаштовані якВузькосмугові (12,5 кГц)абоШирокосмугові (25,0 кГц)відповідно до правил бездротового зв'язку вашої юрисдикції.
-
5. Буквено-цифрове маркування каналів:Визначте мітки відображення довжиною від 6 до 10 символів для кожного каналу (наприклад,
GATE-01,SUPV,FIRE), щоб оптимізувати роботу персоналу. - 6. Вимоги до індивідуального брендування OEM:Вкажіть вимоги до логотипів, нанесених шовкографією, спеціальних серійних номерів моделей та індивідуального пакування.
⑤ Реальні комерційні тематичні дослідження
Тематичне дослідження 1: Невдача ручного програмування у регіонального підрядника з безпеки (отримані уроки)
- Профіль клієнта: Комерційний постачальник послуг безпеки в Лідсі, Велика Британія, що керує контролем доступу для регіональних спортивних об'єктів та логістичних складів.
- Проблема: Компанія придбала 30 непрограмованих комерційних портативних радіостанцій для термінового заходу. Щоб заощадити час, два польові супервайзери спробували виконати ручне програмування з клавіатури на місці. Через поспіх в умовах навколишнього шуму один супервайзер ввів стандартні відхилення для широкосмугового зв'язку 25 кГц, тоді як інший інвертував частоти тонів прийому CTCSS на 12 пристроях. Під час розгортання персонал служби безпеки зіткнувся з серйозними перериваннями звуку та пропустив критично важливі виклики диспетчера під час надзвичайної ситуації біля воріт стадіону.
- Коригувальне рішення: Підрядник перейшов на обладнання парку QYT. Для наступних розгортань підприємство надало свій авторизований план каналів Ofcom безпосередньо інженерам QYT.
- Операційний результат: Усі змінні радіостанції надійшли попередньо запрограмованими на заводі, повністю маркованими та протестованими. Час розгортання парку на місці скоротився з 4 годин хаотичного усунення несправностей до нуля хвилин, при цьому було досягнуто 100% надійності зв'язку на всіх входах заходу.
Тематичне дослідження 2: Розгортання парку міжнародної круїзної лінії (заощаджено понад 40 годин)
- Профіль клієнта: Провідний оператор середземноморських круїзних лайнерів, що модернізує зв'язок для інженерної служби, обслуговуючого персоналу та управління палубою на розкішному судні місткістю 2200 пасажирів.
- Проблема: Модернізація зв'язку на судні вимагала забезпечення 150 міцних водонепроникних портативних радіостанцій. За оцінками, виконання програмування через CHIRP на борту вимагало б понад 40 годин роботи техніків, що відволікало б морських інженерів зв'язку від критично важливого обслуговування навігаційних радарів під час стоянки в порту.
- Рішення: Клієнт замовив QYT AH-UV8 IP67 Дводіапазонні радіостанції із заводським попереднім програмуванням «під ключ». Інженери QYT завантажили 16-канальну матрицю морського зв'язку судна (включаючи виділені UHF-канали містка, інженерні частоти та приватні DCS-коди) перед міжнародним авіаперевезенням.
- Операційний результат: Весь парк із 150 радіостанцій був розпакований, перевірений на стан акумуляторів та виданий членам екіпажу протягом 90 хвилин після прибуття до причалу. Заводське попереднє налаштування заощадило понад 40 годин технічної роботи та забезпечило відсутність перехресних перешкод під час маневрів швартування судна.
⑥ Часті запитання (FAQ)
Що таке програмне забезпечення CHIRP для рацій?
CHIRP — це безкоштовна комп'ютерна програма з відкритим кодом, що використовується для програмування двосторонніх радіостанцій. Вона працює на Windows, macOS та Linux, дозволяючи користувачам вводити частоти, назви каналів та тони шумопоглинання в інтерфейсі електронної таблиці, а потім завантажувати їх на підтримувані радіостанції за допомогою USB-кабелю для програмування.
Як запрограмувати кілька рацій одночасно?
Щоб пакетно запрограмувати кілька рацій за допомогою CHIRP, підключіть головну радіостанцію, налаштуйте таблицю каналів і збережіть головний файл конфігурації (.img). Потім послідовно підключайте кожну радіостанцію з парку, вмикайте її та виконуйте команду «Upload To Radio» (Завантажити в радіо), щоб клонувати ідентичний профіль за 60–90 секунд на пристрій.
Чи можна запрограмувати рацію без комп'ютера?
Так, радіостанції з повноцінною DTMF-клавіатурою та екраном підтримують програмування через передню панель (FPP). Однак ручне програмування через клавіатуру є повільним (8–10 хвилин на радіостанцію) і схильним до помилок. Для комерційних парків наполегливо рекомендується комп'ютерне програмування через CHIRP або заводське попереднє програмування «під ключ».
Що таке заводське попереднє програмування для двосторонніх радіостанцій?
Заводське попереднє програмування — це OEM-послуга, під час якої QYT прошиває ваш авторизований план частот, коди конфіденційності CTCSS/DCS, мітки каналів та налаштування потужності безпосередньо в радіостанції під час виробництва. Пристрої прибувають попередньо налаштованими, протестованими та готовими до негайного використання прямо з пакувального ящика.
Як встановити коди конфіденційності (CTCSS) на рації?
У CHIRP встановіть у стовпці «Tone Mode» значення TSQL (тональне шумопоглинання) і виберіть бажану частоту субтона (наприклад, 100.0 Гц) зі спадного меню. Це гарантує, що динамік вашої радіостанції вмикатиметься лише при отриманні передач, що супроводжуються цим конкретним субтоном, відфільтровуючи небажаний шум на каналі.
Чи використовує QYT програмне забезпечення CHIRP у заводському виробництві?
Ні. QYT використовує промислові автоматизовані пристрої для прошивки кількох пристроїв одночасно та цифрові аналізатори радіозв'язку під час заводського складання, що забезпечує калібровану вихідну потужність РЧ та бездефектне пакетне програмування. Для післяпродажного обслуговування клієнтів QYT надає офіційне фірмове програмне забезпечення (CPS) на своєму вебсайті, тоді як CHIRP залишається широко підтримуваним стороннім інструментом з відкритим кодом для польових техніків, які керують парками радіостанцій різних брендів.
Оптимізуйте розгортання вашого парку радіостанцій за допомогою заводської інженерії QYT
Керування конфігурацією радіостанцій не повинно забирати дорогоцінний час вашої технічної команди. Незалежно від того, чи потрібні вам потужні UHF-трансивери для промислової логістики, міцні водонепроникні радіостанції IP67 для морських перевезень або спеціалізовані дводіапазонні парки, QYT Electronics забезпечує комплексне виробництво обладнання та підтримку попереднього програмування «під ключ»:
- Заводські ціни: Усуньте націнки оптових посередників завдяки прямим угодам про постачання від виробника.
- Безкоштовне заводське попереднє програмування: Надайте свої частотні таблиці; QYT запише власні канали, буквено-цифрові теги та тони CTCSS/DCS перед пакуванням.
- OEM-кастомізація та брендування: Шовкографія з приватним маркуванням, спеціальні таблички з серійними номерами та індивідуальне комерційне роздрібне пакування.
- Документація для митного оформлення експорту: Надається повна документація про відповідність, включаючи сертифікати CE, FCC, RoHS та сертифікати безпеки акумуляторів MSDS.
- Комплексна гарантія: 1 рік гарантії на корпус трансивера, 6 місяців гарантії на аксесуари та довічна віддалена технічна підтримка англійською мовою.
Готові замовити попередньо запрограмовані на заводі радіостанції для вашого комерційного парку? Зв'яжіться з командою технічних продажів та інженерії QYT, щоб обговорити специфікації каналів, зразки для оцінки та глобальну оптову логістику.
